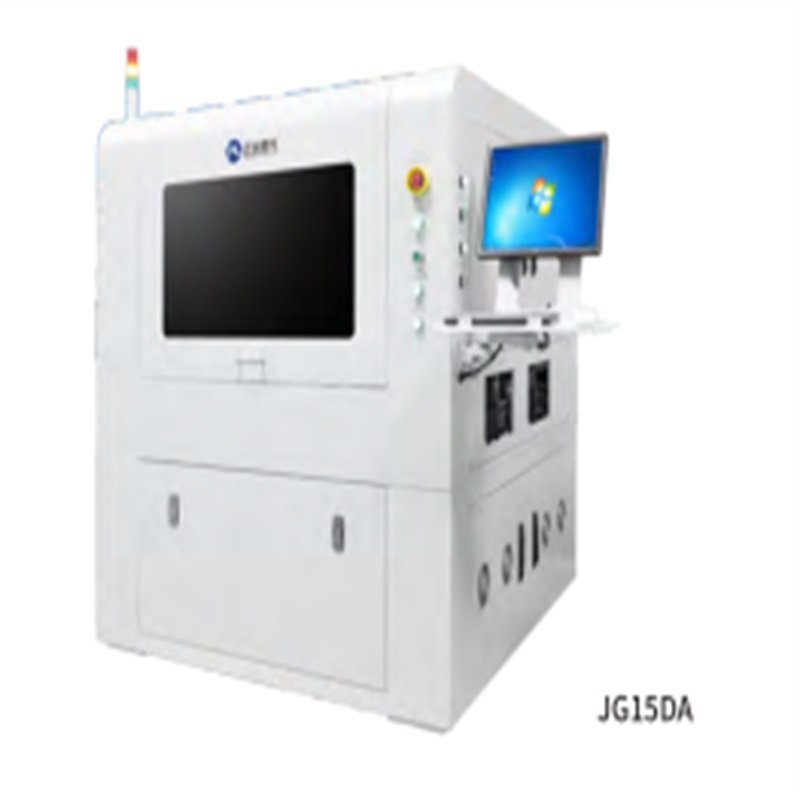

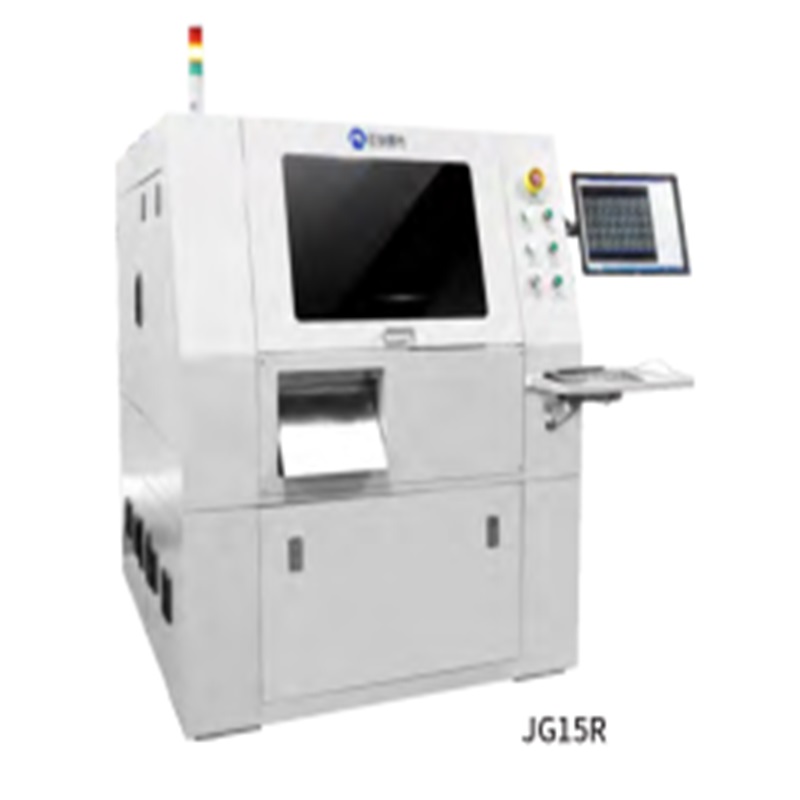

PCB Roll to Sheet UV Laser Cutting Machine (JG15R/JG15DA)

USAGE

Mainly used in covering film window. The film is cut into sheet after laser processing. Input data into cutting software, fully automatic completion of all actions, no guards, can save labor costs.

CHARACTERISTICS

1. A high degree of automation. The resource is automatically cut into single sheets after processing, saving labor costs;

2. High-precision mode. Non-stitching processing for small graphics.

TECHNICAL PARAMETER

Item                                                      JG15R                                       JG15DA

Laser Wavelength                                                      355nm

Laser Power                                     Standard 10W                             Standard 15W

Laser Frequency                                                   40-120kHz

Maximum Processing Width             300mm×500mm                         300mm×500mm (Double platform)

Total Accuracy

ZHENGYE Conditions                                            ±50μm

Motor Repeatability                                                  ±2μm

Laser Scanning Range                                            40-40mm

Processing Documents                                        .Gbr & .dxf

Dimensions(L×W×H)                   1650×1350×1670mm                     1650×1520×1700mm

Power Source and Power                 Host AC220V                                 Host AC220V

                                                      50~60Hz/1.5kW                                50Hz/1.5kW

                                               Vacuum cleaner AC380V                   Vacuum cleaner AC380V

                                                      50~60Hz/0.65kW                              50Hz/1.5kW

Weight                                                    1300Kg                                         1700Kg
